AC-DС конверторы серии KAM30 от компании Chinfa
Особенности:
| Возможные модификации (Ordering Information) | |||||
| Модель | Входное напряжение | Мощность | Выходное напряжение | Выходной ток | КПД |
| Однополярный выход | |||||
| KAM3003 | 85~265 V | 25 W | + 3.3 V | 7500 mA | 76% |
| KAM3005 | 85~265 V | 30 W | + 5 V | 6000 mA | 79% |
| KAM3012 | 85~265 V | 30 W | + 12 V | 2500 mA | 80% |
| KAM3015 | 85~265 V | 30 W | + 15 V | 2000 mA | 84% |
| KAM3024 | 85~265 V | 30 W | + 24 V | 1250 mA | 84% |
| Выход на два напряжения | |||||
| KAM3012D | 85~265 V | 30 W | ±12 V | ±1250 mA | 83% |
| KAM3015D | 85~265 V | 30 W | ±15 V | ±1000 mA | 84% |
| KAM30512D | 85~265 V | 20 W | +5/+3.3 V | +3A/+1.5A | 71% |
| KAM30512D | 85~265 V | 30 W | +5/+12 V | +3A/+1.25A | 81% |

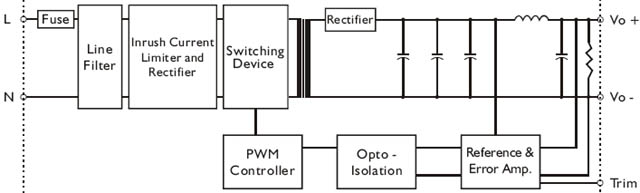

Структурная схема серии KAM30 с однополярным питанием

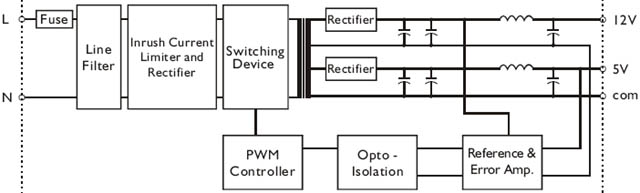

Структурная схема серии KAM30 с выходом на два напряжения

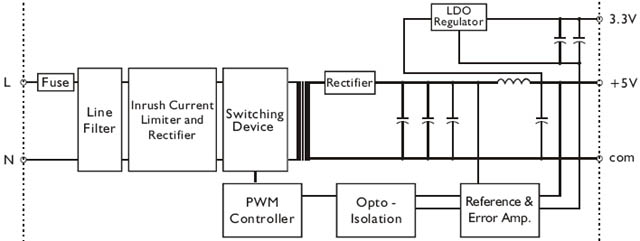

Структурная схема серии KAM30503D

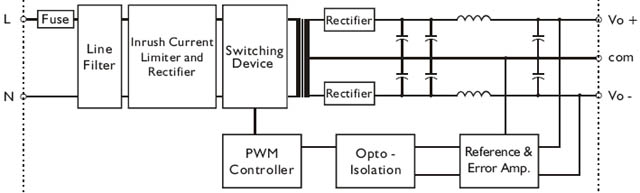

Структурная схема серии KAM30512D
| Общие и электрические (при 25 oC) характеристики | |||||
| Характеристика | Условия | min. | typ. | max. | unit |
| Частота переключения | Vin nom., Iout nom. | 100 | - | - | KHz |
| Напряжение изоляции | Вход/Выход | 3000 | - | - | VAC |
| Сопротивление изоляции | Вход/Выход, 500V | 100 | - | - | MOm |
| Окружающая температура | Vin nom., Iout nom. | -20 | - | +71 | oC |
| Температура хранения | - | -40 | - | +100 | oC |
| Входное напряжение | Iout nom. | 85 | - | 265 | VAC |
| Частота входного напряжения | Iout nom. | 47 | - | 63 | Гц |
| Пусковой ток | Vin=115VAC | 12 | - | - | A |
| Vin=230VAC | 20 | - | - | ||
| Точность выходного напряжения | Vin nom., Iout nom. | - | - | ±2 | % |
| Минимальная нагрузка | Vin nom., однополярное питание | - | - | 0 | % |
| Минимальная нагрузка (на каждый канал) | Vin nom., двуполярное питание | - | - | 20 | % |
| Нестабильность выходного напряжение | Vin min - Vin max, Iout nom. | - | - | +1 | % |
| Нестабильность выходного тока (однополярный выход и выход +5V) | Vin nom., 0 - Iout nom. | - | - | ±2 | % |
| Нестабильность выходного тока (двуполярный выход) | Vin nom., Iout min. - Iout nom. | - | - | ±5 | % |
| Шумы и пульсации | Vin nom., Iout nom. 3.3V Model | - | - | 100 | mV |
| Vin nom., Iout nom. 5...24V Model | - | - | ±1%p-p max. | mV | |
| КПД | Vin nom., Pout/Pin | - | - | до 84 | % |

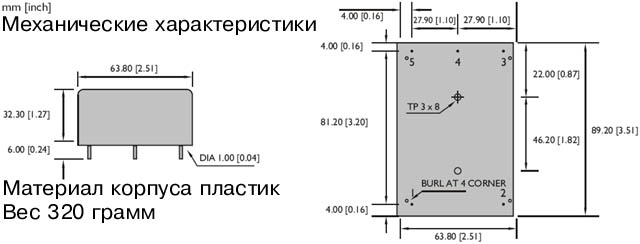

Механические характеристики KAM30
| Назначение выводов KAM30 | |||||||
| Вывод | 1 | 2 | 3 | 4 | 5 | ||
| SINGLE | AC IN | AC IN | Vout+ | Vout- | Trim | ||
| DUAL | AC IN | AC IN | Vout+ или +5V | com | Vout- или +3.3V или +12V | ||

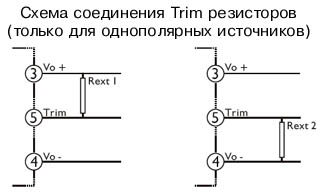

В конверторах с однополярным выходом предусмотрен вывод Trim, позволяющий регулировать с помощью резисторов смещения выходное напряжение в пределах ±10%. В таблице ниже приведены номиналы регулировочных резисторов.
| Номиналы регулировочных резисторов | |||||||
| Тип | Rext 1 | Rext 2 | |||||
| Uo nom-5% | Uo nom-10% | Uo nom+5% | Uo nom+10% | ||||
| KAM3003 | 100 k | - | 12 k | - | |||
| KAM3005 | 4.7 k | 0 | 5.6 k | 820 | |||
| KAM3012 | 39 k | 15 k | 15 k | 2.7 k | |||
| KAM3015 | 120 k | 51 k | 22 k | 2.7 k | |||
| KAM3024 | 130 k | 56 k | 8.66 k | 510 | |||
